卸船機干霧抑塵方案設計

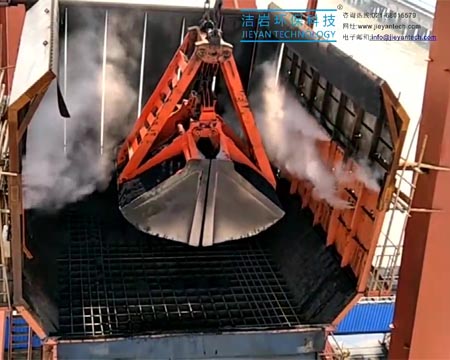

抓斗式卸船機的微米級干霧抑塵系統由水箱、多級過濾恒壓供水站、空氣壓縮機、儲氣罐、微米級干霧抑塵主機、干霧箱控制器、噴霧箱、霧化管道、集中控制系統、配電箱等組成。 噴霧箱安裝在兩側擋風墻上面，當系統接受到抓斗來料的信號后，干霧箱控制器打開噴霧箱，噴霧箱向受料斗內噴灑微米級干霧，形成濃厚霧池，抓斗卸料產生的揚塵被包圍在濃霧中，與霧滴顆粒碰撞、凝降。當抓斗完成卸料，離開受料斗后，干霧箱控制器關閉噴霧箱，停止噴霧。

水箱容量根據現場情況來定，一般從4立方-10立方，可以采用連續供水或者定時定點供水。多級過濾恒壓供水站將水箱內的供水多級過濾后，通過水泵加壓，保證壓力恒定，輸送至干霧主機內。空氣壓縮機產生壓縮空氣，經過儲氣罐緩沖，輸送至干霧主機內。干霧主機對供水和供氣進行檢測調節，按照設定的壓力和流量輸送至各個干霧箱。

集中控制系統通常集成在干霧主機內，預先設定的PLC程序可以根據遠程指令，自動啟動整個系統，接受抓斗的運行信號，實現自動噴霧。集中控制系統預留有通訊接口，可將干霧抑塵系統的運行狀態、壓力參數、故障信息等遠傳給卸船機的控制中心。

卸船機抑塵需求

卸船機在卸船時，抓斗移動到接料斗上方后，抓斗被打開，物料從抓斗跌落出來，沖擊到接料斗的蓖條格柵上，產生大量揚塵。受制于抓斗工作流程的影響，接料斗四周無法做全密閉的擋墻，且岸邊海風較大，揚塵隨風擴散，造成卸船機周邊大片區域被粉塵污染。卸船機上傳統的除塵方式是在兩側擋墻上面加裝噴淋，傳統噴淋的噴霧顆粒大，無法抑制粉塵散發，尤其是褐煤等親水性差的煤，基本起不到除塵作用，且噴淋耗水量大，增加物料濕度，對后續生產工藝產生不利影響。
